Une cour intérieure est un espace enclavé : portail étroit, passage couvert, absence de recul, sol fragile ou présence de réseaux peuvent rendre un levage classique impossible. Le choix du matériel ne dépend donc pas seulement du poids à déplacer. Il repose sur les dimensions réelles de l’accès, la portance des appuis, la hauteur disponible et la trajectoire de la charge. Une visite technique préalable permet d’identifier l’équipement compatible et d’éviter une immobilisation coûteuse le jour de l’intervention.
Le relevé doit commencer par le chemin d’accès : largeur, hauteur libre, rayons de braquage, pente, seuils et résistance des passages. L’encombrement de la charge compte autant que sa masse : un élément léger mais volumineux peut ne pas franchir un porche ou tourner dans un couloir étroit. La masse prise en compte comprend l’objet manutentionné, son emballage éventuel, les palonniers, élingues et autres accessoires. Leur charge maximale d’utilisation (CMU) doit être adaptée à la charge et à la configuration retenue. Le centre de gravité doit également être connu ou estimé : une charge mal équilibrée bascule, pivote ou devient difficile à guider. La portance du sol est un point déterminant. Une dalle sur sous-sol, une cour pavée ou un revêtement ancien ne supportent pas nécessairement les efforts transmis par les chenilles ou les stabilisateurs. La charge ponctuelle sous un patin peut être très supérieure à ce que laisse supposer le poids total de la machine. Des plaques de répartition augmentent la surface d’appui, mais elles ne remplacent pas la vérification de la structure support.
| Critère | Impact sur le choix |
| Largeur et hauteur de passage | Déterminent si une machine compacte peut entrer dans la cour |
| Portance et nature du sol | Conditionnent le calage, les plaques de répartition et la position de l’appareil |
| Rayon de levage | Réduit la capacité disponible lorsque la charge s’éloigne de l’axe de la grue |
| Hauteur sous crochet | Détermine le franchissement d’un toit, d’un garde-corps ou d’un étage |
| Encombrement de la charge | Conditionne son passage et son positionnement final |

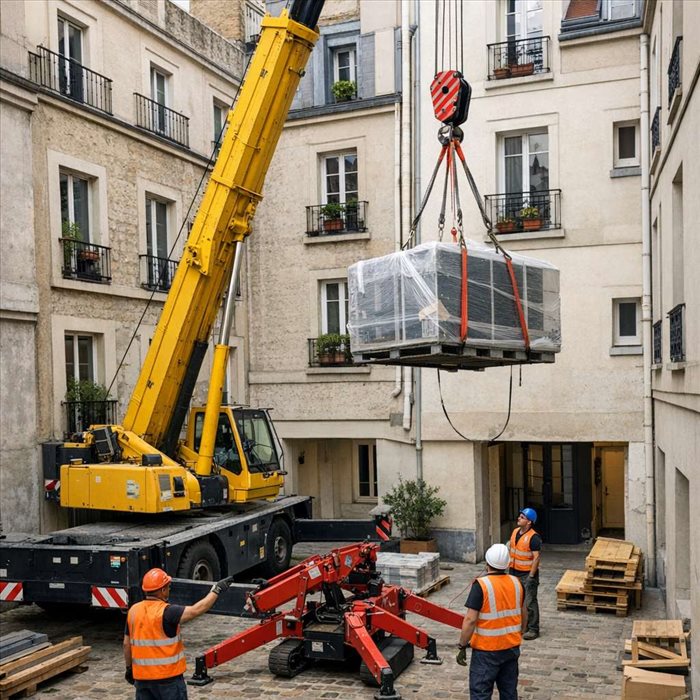

La mini-grue araignée est une grue compacte sur chenilles, équipée de stabilisateurs déployables. Sa faible largeur de transport lui permet, selon les modèles, d’emprunter des accès impossibles pour une grue mobile conventionnelle. Une fois installée, elle travaille depuis la cour, au plus près de la zone de pose. Cette proximité limite généralement le rayon de levage et préserve la capacité disponible. Son déploiement exige toutefois une surface suffisante autour de la machine. Les stabilisateurs doivent être calés à niveau, sur des appuis identifiés comme résistants. Le calage ne doit jamais être improvisé, notamment au-dessus d’une cave, d’un réseau ou d’une dalle dont la constitution est inconnue. Dans un passage couvert, un hall ou une cour très fréquentée, une version électrique peut réduire les émissions locales et le bruit. Elle n’élimine pas les contraintes de hauteur ni les risques liés à la charge suspendue. Le diagramme de charge du fabricant reste la référence : il croise la configuration des stabilisateurs, la longueur de flèche, la hauteur et le rayon. La capacité annoncée pour une machine ne vaut jamais à toutes les portées.
Lorsque l’accès à la cour est impraticable, une grue mobile peut être installée à l’extérieur et faire passer la charge au-dessus du bâtiment. Cette solution nécessite une longueur de flèche suffisante pour franchir la toiture tout en conservant la hauteur sous crochet nécessaire à la descente. Une fléchette peut augmenter le déport ou la hauteur, mais elle modifie les capacités autorisées. Le point critique est le rayon de levage : plus la charge est éloignée de l’axe de rotation, plus le moment de renversement augmente et plus la charge admissible diminue. Il faut donc confronter la masse réelle, accessoires compris, au diagramme de charge correspondant à la configuration exacte de la grue. L’implantation depuis la rue suppose aussi de contrôler les obstacles aériens, les façades, les arbres et l’espace de rotation. Le survol d’une toiture ne doit pas conduire à survoler des personnes. La zone située sous la trajectoire de la charge doit être neutralisée autant que la configuration du site le permet.
Le camion-grue, équipé d’une grue auxiliaire, peut convenir à des charges compatibles avec sa portée et à des interventions rapides depuis la voie publique. Il est particulièrement pertinent lorsque la livraison, le déchargement et la pose peuvent être réalisés depuis un même point, sans entrée de machine dans la cour. Sa portée reste dépendante de la position du véhicule et du déploiement de ses stabilisateurs. Le camion doit disposer d’un emplacement stable, dégagé et suffisamment dimensionné pour le calage. Un simple arrêt devant l’immeuble ne garantit ni la possibilité de manœuvrer ni la capacité au rayon requis. L’occupation temporaire de la chaussée ou du trottoir peut nécessiter une permission de voirie et des mesures de circulation ou de stationnement. Pour organiser ce type d’intervention, les informations techniques et logistiques peuvent être préparées avec un prestataire tel que lyontransport.fr. Les autorisations doivent être obtenues avant la mobilisation de l’engin.
La préparation formalise la position de la grue, les appuis, la charge, le trajet et les zones interdites. Une zone d’exclusion empêche l’accès des occupants, passants et autres intervenants sous ou près de la charge. Le chef de manœuvre coordonne les signaux avec le conducteur et veille à la lisibilité des consignes. L’élingage doit être adapté à la forme, aux points de prise et au centre de gravité. L’angle d’élingage augmente les efforts dans les brins lorsqu’il s’ouvre : il influence donc le choix des accessoires. Des cordes de guidage permettent de limiter la rotation et les oscillations, sans placer un opérateur sous la charge. Enfin, l’appareil et les accessoires doivent disposer des vérifications générales périodiques applicables. Le conducteur doit bénéficier d’une autorisation de conduite délivrée par son employeur. Aucun levage ne doit démarrer si les conditions de sol, de météo, de visibilité ou de communication se dégradent.
Face à un espace enclavé, il n’existe pas de solution universelle : la machine doit s’adapter aux contraintes réelles du chantier, et non l’inverse. La masse et l’encombrement de la charge, le rayon nécessaire, la hauteur disponible ainsi que la résistance des appuis déterminent la faisabilité de l’opération. Mini-grue araignée, grue mobile ou camion-grue répondent à des configurations distinctes, parfois complémentaires. La sécurité repose ensuite sur une préparation rigoureuse : calage adapté, accessoires contrôlés, zone d’exclusion et coordination des intervenants. Le diagramme de charge et la portance du sol restent des critères décisifs. Avant toute intervention, un relevé précis des accès et une validation technique permettent de retenir l’équipement approprié et d’organiser la manutention dans des conditions maîtrisées.
